2BV系列液环式真空泵及压缩机

2BV2液环式真空泵/压缩机
2BV2液环式真空泵/压缩机

概述

  2BV系列真空泵适用于抽除气体和水蒸气,吸气压力可以达到33mbar(97%真空度)。当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接气蚀保护管,以对泵进行保护。如配大气喷射器,吸气压力可达10mbar,喷射器可直接安装在真空泵上。作为压缩机用时,其压力可至0.26MPa。





结构及特点:

  • 机泵同轴式直联设计,节省空间,易于安装。
  • 采用机械密封作为标准配置,消除了泄露,维护简便。
  • 运行平稳,噪音可低至62分贝。
  • 统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,如采用不锈钢材质更适用于更为苛刻的应用。
  • 独特的柔性排气口设计,不会产生过压缩,确保了2BV在其性能范围内效率较好。
2BV液环真空泵的主要用领域
真空过滤

(化学制品过滤厂,化学制品处理厂,铁矿厂,采矿业,磷肥厂,造纸厂,家禽加工厂,选煤厂)

蒸汽回收
(蒸馏器,装卸站)
水泵引水
(自来水厂)
冷凝器水箱补水
(电站)
真空蒸馏
(牛奶厂,食品厂,化工厂,纸浆厂)
烘干
(化工、医药制造业)
真空消毒
(医院,医务室,实验室)
木材处理/干燥

挤出成型
(塑料行业)
医药/实验室真空

成型
(塑料,聚乙烯,橡胶,轮胎等制造业)
溶剂回收

浸渍
(食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等)
土壤净化

真空包装

液体脱气
(食品加工,水软化,瓶装厂)
萃取

压缩空气再生
(纸浆,钢铁,汽车,玻璃,化工)
制革

食品加工
(食品加工厂,牛奶厂)
罐装

技术参数

曲线编号

产品型号

最大气量m3/min

极限真空-Mpa

电机功率kW

泵转速r.p.m

工作液流量L/min

噪音
dB(A)

重量kg

60V

2BV2 060

0.45

0.097

0.81

2880

2

62

37

61V

2BV2 061

0.86

0.097

1.45

2880

2

65

41

70V

2BV2 070

1.33

0.097

2.35

2850

2.5

66

66

71V

2BV2 071

1.83

0.097

3.85

2860

4.2

72

85

110V

2BV5 110

2.75

0.097

4

1450

6.7

63

120

111V

2BV5 111

3.83

0.097

5.5

1450

8.3

68

150

121V

2BV5 121

4.66

0.097

7.5

1450

10

69

210

131V

2BV5 131

6.66

0.097

11

1430

15

73

280

161V

2BV5 161

8.33

0.097

15

970

20

74

390





选型示例:

 ①设计点参数:
  吸气量v=100m3/h
  吸气压力P1=40mbar

 ②其余参数同标准状态(见注)
  选择与设计点
最接近的一条曲线

 ③本例中为71V
  根据曲线编号查出相应的产品型号
  (即定贷号,但仅限于标准型)
  如本例中可从71V中查得泵型为
  2BV2071-ONC06-1p

 注:该性能曲线是在吸入介质为20℃的饱和空气,工作液温度15℃,排气压力1013mba的状态下得到的。性能允许差±10%,图中左侧为配用大气喷射器的性能曲线。



附:2BV液环真空泵外形尺寸

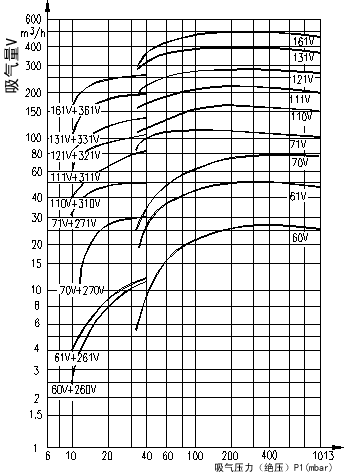

2BV性能曲线
