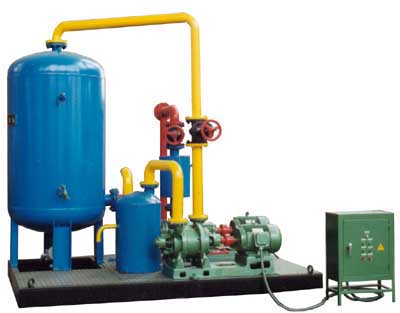

ZSJ系列真空抽水机组

工作原理

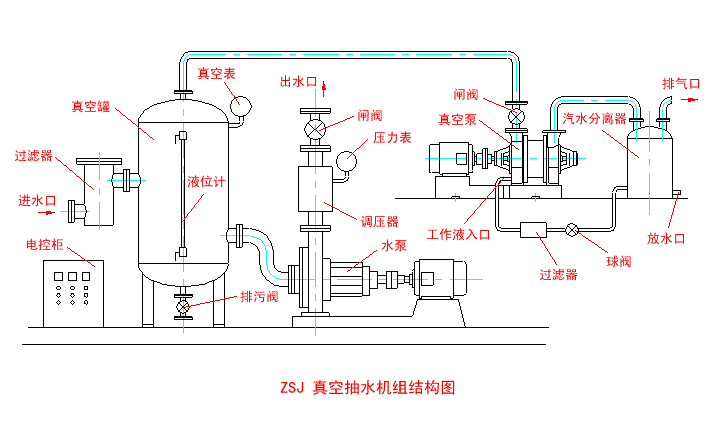

　　安插在地下的集水管与真空罐入水口相结，当真空泵开启，真空罐内达到额定的真空度时，集水管内的存水经进水过滤器被吸入真空罐内，当达到一定液位时，水泵开启，罐体的存水经调压器排出，从而实现真空抽水的过程。
水环泵工作液的循环过程是：在气水分离器内添加清水至溢流口，在水环真空泵开动前，打开工作液进口阀门，气水分离的清水经过滤器进入水环真空泵内工作。水环泵的排气口与气水分离器进口相连。气水混合气体在扩散作用下，水被留在气水分离器内参加水环泵工作循环，气体被排到大气中。
